皮带输送机皮带跑偏怎么办?

皮带输送机皮带跑偏怎么办?

日期:2018-10-6
浏览数:1,147

        皮带输送机在安装的时候会出现皮带跑偏的原因,这时候就要进行调整了,否则皮带就会被磨。现在让我们看看皮带为什么会跑偏,以及跑偏后解决的方法 有哪些?

        皮带输送机安装时皮带跑偏的原因:

        1、皮带输送机的机架出现了倾斜,比如输送机的机架中心线偏离了正常的位置,机架的两边出现一边高一边低的倾斜现象等吗,这些都有可能会造成皮带跑偏的现象。
        2、由于皮带输送机的输送带之间的接头不平直,因此使得皮带的两端的张力大小不一样,这种情况下,皮带一般会往张力比较大的方向倾斜,从而出现跑偏的现象。
        3、皮带输送机的导料槽也有可能会引起跑偏现象,导料槽两边的橡胶板对皮带产生了不一样大小的压力,从而使得机器的皮带受到不一样大的阻力,最后引起了跑偏现象。

        偏低输送机运行过程中皮带跑偏的原因:

        1、皮带输送机经过一段时间的运行之后,滚筒和托辊上会沾上一些矿粉,并且经过累积,使得滚筒和托辊的筒径变大,使得在运行过程中各个位置的张力不相等从而引起跑偏。
        2、皮带发生了老化、变形等,也会引起跑偏。
        3、皮带输送机上运行的各种物料重量分布不均匀,也可能会引起跑偏。
        4、在运行过程中的振动现象,也是引起跑偏的一个重要原因。

        皮带输送机皮带跑偏后调整的措施有哪些?

        1)调整托辊组
        皮带输送机的承载托辊在安装偏斜时的受力分析图。

皮带输送机皮带跑偏怎么办?

        皮带输送机皮带跑偏怎么办?

        调整示意图

皮带输送机皮带跑偏怎么办?

        皮带输送机皮带跑偏怎么办?
        将托辊支架两侧安装孔加工成长孔,主要是为了方便对托辊组进行调整。皮带在运行过程中跑偏向哪个方向,就将托辊组的那一边向皮带运行的方向移动,或者对应的一边向后移动,这种调整方法一般是针对于机架歪斜、矿料分布不均等原因引起的皮带跑偏现象的处理。

        2)对传动滚筒与改向滚筒位置进行调整
        一条皮带运输机至少有2~5个滚筒,安装滚筒时,要与皮带输送机的长度方向的中心线垂直,安装示意图如下

皮带输送机皮带跑偏怎么办?

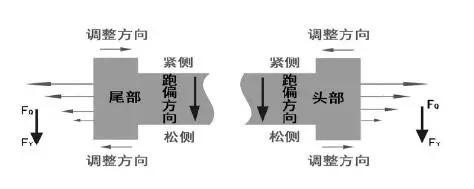

        皮带输送机皮带跑偏怎么办?对传动滚筒与改向滚筒位置进行调整。具体的调整方向与滚筒的跑偏方向是对应的,比如向右边跑偏,则调整右侧的轴承。在调整尾部滚筒时,其操作的方式与头部滚筒调整的方式是相反的。

        3)清理滚筒表面或者更换滚筒
        滚筒运行力分析图

皮带输送机皮带跑偏怎么办?

        皮带输送机皮带跑偏怎么办?
        如图所示,造成滚筒的直径变大的因素有很多,比如滚筒的表面出现了磨损、滚筒的表面粘了其他物品等,使得滚筒的不同位置直径不相同,FQ是滚筒输送的牵引力,在滚筒运行的过程中,会向直径比较大的方向产生一个分力 FY,从而出现跑偏。为此,定期对滚筒进行清理或者更换滚筒就可以解决这类故障。

        对皮带的张紧处进行调整以解决皮带跑偏的问题由于皮带的张紧处的问题引起的皮带跑偏现象,在处理时,和处理滚筒跑偏的方法比较类似,根据皮带具体的跑偏方向来对轴承进行调整,具体调整哪侧的轴承,可以根据皮带跑偏的方向而定。此外,还可以通过对装备进行改良来改变跑偏的现象,比如采用新型托辊组。承载托辊组是前倾型结构,空载托辊组则是 V 型结构,这两种新型的结构对于皮带运输机的皮带跑偏现象有很好的处理效果。

        双向运行的皮带运输机跑偏现象的处理双向运行的皮带运输机跑偏现象在处理时相对于一般的皮带输送机难度要大一些,操作中,一般先对一个方向进行调整,然后调整另外的方向,调整的位置主要是滚筒,以及托辊、撒料点。
